第一步、电机的类型选型

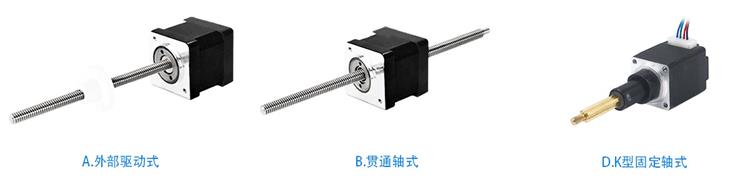

下列图表描述了不同的直线电机类型。

第二步、电机尺寸的选型（力的需求）

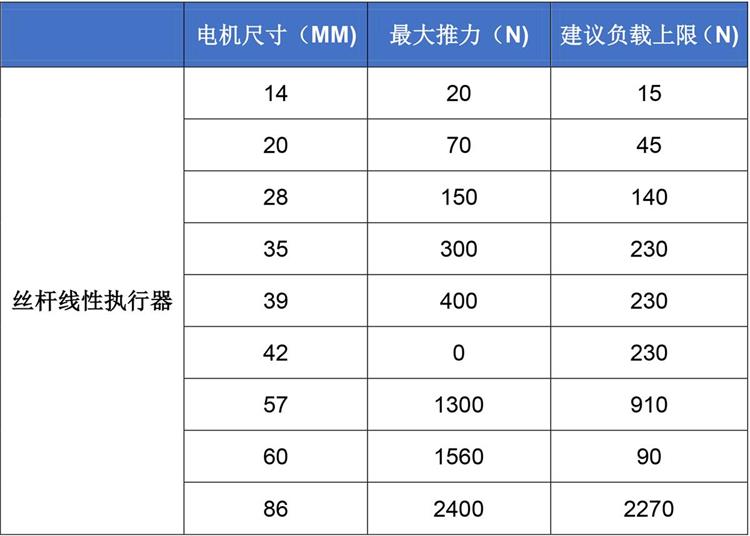

下列图表描述了电机尺寸大小与最大推力，及负载上限数值

第三步、导程的选择（力量和速度的需求）

在根据推力选择合适的电机尺寸后，选择合适的导程还要考虑速度和加速度。

丝杆步进电机的速度和推力成反比关系，即增加电机的运行速度，则会相应的减少电机的推力。为完善电机/丝杆的选择数据，请参考不同电机尺寸的速度/推力曲线。

尽管这两个步骤为电机/丝杆的选择提供了一个基础，但是其它变量也必须考虑：

● 工作周期

● 系统寿命

● 环境因素

● 重复定位精度

● 可接受的背隙

● 加速/减速需求

● 驱动条件

● 水平或是垂直安装

由于许多变量会影响到电机选型，所以在选型时，强烈建议用户在确定方案前，进行实际测试。

通过丝杆和螺母将负荷从A 点移动到B 点是最常见的一种线性运动。

此内容帮助你理解丝杆步进电机的相关概念，从而选择最适合你应用的产品。一些基本的注意事项如下：

1. 系统的负荷是多少？

2. 从A 点到B 点的速度要求？

3. 行程长度

4. 系统的精度要求

5. 从A点到B 点的时间要求

6. 系统的重复定位精度要求？

7. 水平还是垂直负荷？

注意：本目录只提供一个大致的选型指南，确定最终方案，请进一步联系本公司的销售工程师
