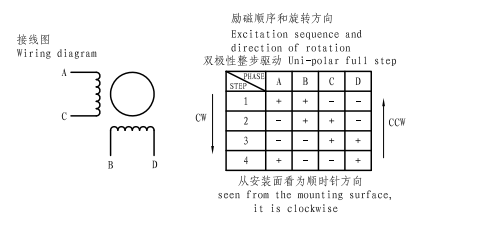

- 接线图
- 规格参数

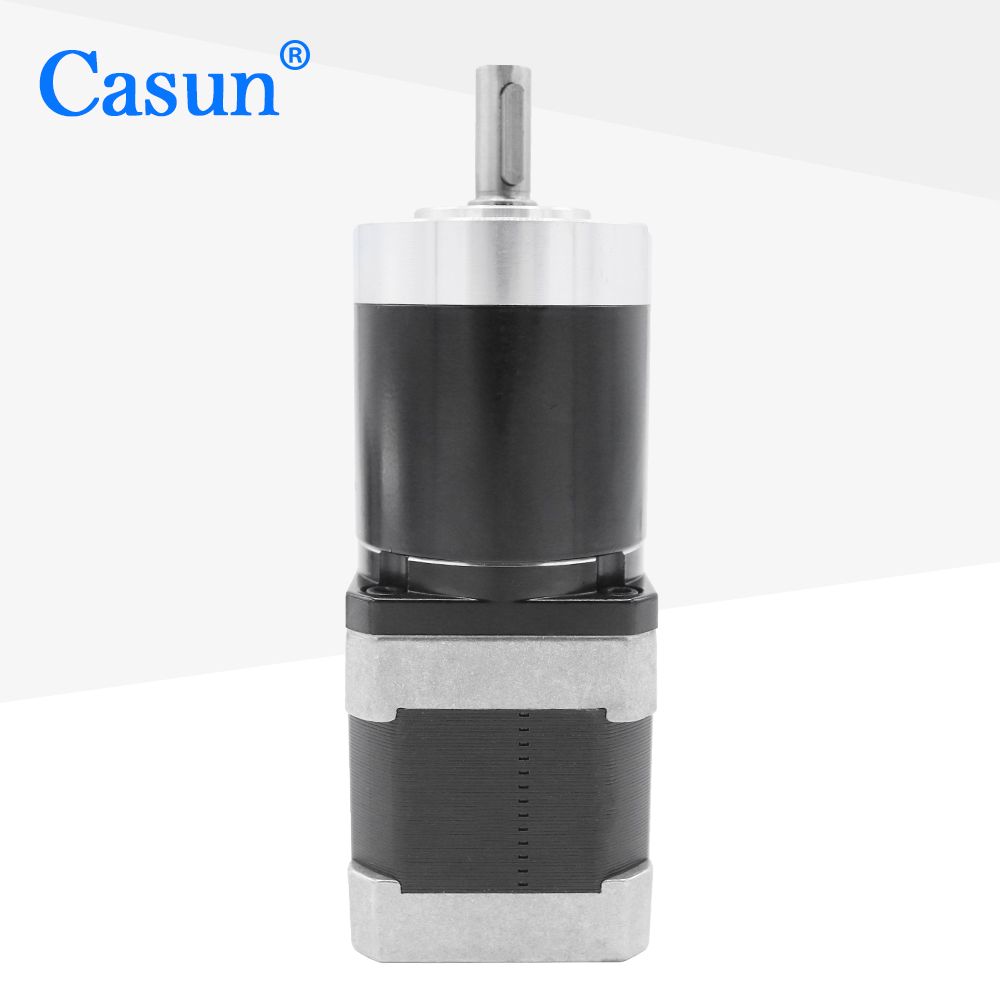

此系列为两相直流(42mm)NEMA 17步进减速电机，铣扁轴类型，可配多个参数减速比，符合CE,RoHS,ISO认证。
中小型步进电机、步距角为1.8°，角度误差±0.09°
| 电机型号 | 保持力矩 | 步距角 | 电机机身 | 出轴类型 | 电流 |
| 42SHD00 | 400mN.m | 1.8° | 34mm | 铣扁轴/D轴 | 0.1~2.5A |
| 42SHD01 | 480mN.m | 1.8° | 38mm | 铣扁轴/D轴 | 0.1~2.5A |
| 42SHD02 | 520mN.m | 1.8° | 40mm | 铣扁轴/D轴 | 0.1~2.5A |
| 42SHD03 | 550mN.m | 1.8° | 44mm | 铣扁轴/D轴 | 0.1~2.5A |
| 42SHD04 | 640mN.m | 1.8° | 48mm | 铣扁轴/D轴 | 0.1~2.5A |
| 42SHD05 | 220mN.m | 1.8° | 26mm | 铣扁轴/D轴 | 0.1~2.5A |
| 42SHD06 | 300mN.m | 1.8° | 29mm | 铣扁轴/D轴 | 0.1~2.5A |
| 42SHD07 | 550mN.m | 1.8° | 42mm | 铣扁轴/D轴 | 0.1~2.5A |
| 42SHD08 | 820mN.m | 1.8° | 60mm | 铣扁轴/D轴 | 0.1~2.5A |
| 电机系列-减速箱 | 减速级别 | 减速比（1：X） | 减速箱机身高度（mm） | 最大额定输出力矩（kg.cm） | 减速效率 |
| 42系列 | 1 | 4G | 27.3 | 20 | 90% |
| 5G | |||||
| 2 | 13G | 36 | 30 | 80% | |
| 19G | |||||
| 27G | |||||
| 3 | 51G | 42.7 | 40 | 70% | |
| 71G | |||||
| 100G | |||||
| 139G |
